| Описание | 24 кВ | ||||||||
| Номинальное напряжение системы: кВ | 24 | ||||||||
| Максимальное напряжение системы: кВ | 27 | ||||||||
| Класс отказоустойчивости системы: кА | 20 | ||||||||
| Класс изоляции: 1,2/50 мкс; Выдерживаемое напряжение грозового импульса: кВ | 125 | ||||||||
| Класс изоляции: 1,2/50 мкс; Выдерживаемое напряжение грозового импульса: кВ | 145 | ||||||||
| Частота сети (выдержка в течение 1 минуты, влажные условия): кВ | 50 | ||||||||
| Частота источника питания постоянной-волны (выдержка в течение 1 минуты, влажные условия): кВ | 50 | ||||||||
| Расстояние утечки | Максимальное напряжение системы 31 мм/кВ. | ||||||||
| Конфигурация нейтрального заземления | Эффективно заземлен | ||||||||
| Количество фаз | Три-фазы | |||||||||
| Номинальный нормальный ток | 1250A | |||||||||
| Механическая выносливость | Класс М2 | |||||||||
| Электрическая выносливость | Уровень E3 | |||||||||
| Номинальная устойчивость к короткому-замыканию: кА | ||||||||||
| Номинальный выдерживаемый ток короткого-замыкания (пиковое значение) | 50 | |||||||||
| Кратковременно-выдерживаемый ток (1 секунда) | 40 | |||||||||
| Номинальный ток короткого-замыкания (пиковое значение) | 50 | |||||||||
| Класс изоляции | ||||||||||
| Номинальное выдерживаемое электрическое импульсное напряжение | 125кВ ПК | |||||||||
| Номинальное кратковременное-выдерживаемое напряжение-частотное испытание на мощность (влажное состояние, 1 минута) | 50кВ | |||||||||
| Расстояние ползучести изолятора | 31Мм/КВ | |||||||||
| LBS-дизайн | |||||||||||
| Изолирующая среда | SF6 | ||||||||||
| Операционная | LBS должен быть оснащен автономным- содержал отсеки SF₆ для каждой ступени, включая рабочий механизм. |
||||||||||
| Приостановить вторичный | SF6 | ||||||||||
| Рабочий механизм | Три полюса должны приводиться в действие одновременно с помощью пружинного механизма. | ||||||||||
| Инструменты/Датчики | |||||||||||
| Трансформатор тока/датчик | Настройте ТТ для каждого этапа измерения. ток ступени и активировать защиту схема. |
||||||||||
| Трансформатор/датчик напряжения | Модуль датчика напряжения/напряжения для каждой фазы используется для измерения напряжения; тот Включенные схемы защиты включают настройки повышенного и пониженного напряжения. |
||||||||||
| Точность | Ток: ±0,5%; Напряжение: ±0. 1% | ||||||||||
| Измерение состояний «открыто/закрыто/заблокировано» и состояния отключения. | |||||||||||
| Механизм отключения | Отключение должно быть инициировано в соответствии со схемой защиты, указанной ниже. | ||||||||||
| Решение для автоматического переключения | Не менее четырех циклов переключения O–Co–Co–CO; согласно IEC 62271, время простоя можно выбирать независимо. | ||||||||||
| Ручная блокировка/разблокировка | Функция ручной блокировки/разблокировки осуществляется посредством печеночного механизма, управляемого наземным рычагом управления; этот механизм работает в заблокированном положении. При настройке все операции должны быть отключены и включен LBS. С земли должны быть хорошо видны заблокированные и незапертые положения. |
||||||||||
| План защиты | |||||||||||
| Частотная защита | Устройство должно обеспечивать защиту от повышения-частоты и понижения-частоты в диапазоне ±5. Гц выше или ниже частоты системы с шагом 0,1 Гц. Устройство также должно включить функцию автоматического закрытия, которая позволяет повторно-включать после того, как частота возвращается в нормальное состояние после отключения, вызванного условиями повышенной-частоты или пониженной-частоты. |
||||||||||
| Защита по напряжению | Устройство должно обеспечивать уставки отключения по повышенному/пониженному напряжению с шагом 1% от номинального значения. напряжение системы, применимо для диапазонов 100–150 % (перенапряжение) и 50–100 %. (пониженное напряжение). |
||||||||||
| Рабочие характеристики сверхтока и замыкания на землю | Согласно IEC 60255, к ним относятся мгновенная инверсия, стандартная инверсия, не-стандартная инверсия и экстремальная инверсия. | ||||||||||
| Диапазон уставки перегрузки по току | 25–150 % номинального тока Минимальное разрешение 1 А. |
||||||||||
| Область обнаружения замыканий на землю | В диапазоне от 5% до 50% номинального тока, с минимальным разрешением 1 А. | ||||||||||
| Диапазон настройки чувствительности к замыканиям на землю | Диапазон номинального тока трансформатора тока составляет от 0,5% до 8% номинального тока с минимальным разрешением 0,5 А. | ||||||||||
| Конфигурация защиты | Должны быть предусмотрены средства для интеграции профилей конфигурации защиты. | ||||||||||
| Сбор холодной нагрузки (CL-PU) | Устройство сбора холодной нагрузки (CLPU) предназначено для предотвращения отключения системы управления, вызванного кратковременные-скачки тока, возникающие из-за потери нормального разнообразия нагрузки. В том числе холод продолжительность загрузки и-определяемые пользователем параметры. |
||||||||||
| Защита от перенапряжения | Устройство, которое использует настройку времени защиты от перегрузки по току и коэффициент подавления перенапряжения, настроенные пользователем. | ||||||||||
| Высокий-ток блокировки | Когда состояние постоянного тока превышает заданный пользователем-порог блокировки по высокому току, LBS может напрямую выполнить блокировку LBS. В этих условиях LBS не будет повторно-закрываться и он должен обеспечивать индикацию и сигнал. |
||||||||||
| Диапазон настройки мертвой зоны | от 0,5 до 120 секунд. | ||||||||||
| Сброс диапазона настройки времени | от 5 секунд до 180 секунд | ||||||||||
| срок службы | |||||||||||
| 1 | Высота (над уровнем моря) | 1800m | |||||||||
| 2 | Максимальная температура наружного воздуха | 50 градусов | |||||||||
| 3 | Минимальная температура наружного воздуха | -20 градусов градусов | |||||||||
| 4 | Максимальная месячная основная рабочая температура | 35 градусов | |||||||||
| 5 | Среднегодовая температура | 25 градусов градусов | |||||||||
| 6 | Максимальная относительная влажность | До 96% | |||||||||
| 7 | Изолярный уровень | 180 грозовых дней в году | |||||||||
| 8 | Максимальная частота ударов молнии | Дважды на километр в год. Всего: 32 раза | |||||||||
| 9 | Максимальная скорость ветра | 100 км/ч | |||||||||
| 10 | Максимальное солнечное излучение Утеплительный слой на плане этажа |
1035W/m2 | |||||||||
| 11 | Максимальная температура почвы (на глубине 1 метр) | 30 градусов | |||||||||
| 12 | Максимальная термостойкость почвы | 2 градуса м/Вт | |||||||||
| 13 | Максимальное электрическое сопротивление грунта | 2000 кв.м. | |||||||||
| 14 | Сейсмические зоны (Модифицированная шкала Мекалли) | Зона 8 | |||||||||
| 15 | Сейсмический коэффициент | 0.15 | |||||||||
| 16 | Тип атмосферы | морской | |||||||||
| 17 | Загрязнитель воздуха | Песок, пыль, соль | |||||||||
|
18 |
Загрязнять | Согласно IEC 60815, расчетное загрязнение- класс ионов должен быть «Тяжелый» (класс загрязнения II). |
|||||||||
| Технический график | |||||||||||
| График обновления технических данных для основного блока выключателя нагрузки (автоматического выключателя) | |||||||||||
| S/N | Функция | Описание | Документация участников торгов | ||||||||

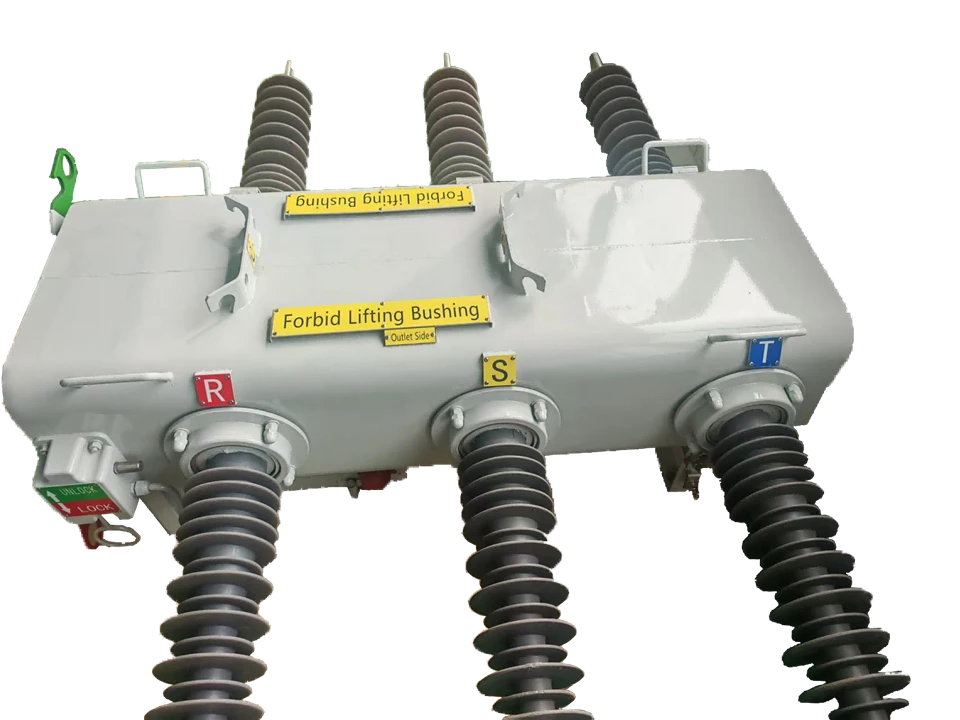

| 1 | Тип | Колонна-типа для наружного применения SF₆ автоматический выключатель |
|||||||||
| 2 | Международный стандарт | МЭК 62271-103 КЕМА | |||||||||
| 3 | Страна происхождения | Спецификация | |||||||||
| 4 | Производитель | Спецификация | |||||||||
| 5 | Изготовление | Спецификация | |||||||||
| 6 | Номинальная частота (Гц) | 50 | |||||||||
| 7 | Номинальный ток (А) | 630 | |||||||||
| 8 | Номинальное напряжение (кВ) | 24 | |||||||||
| 9 | Номинальное напряжение (КВ) | 27 | |||||||||
| 10 | Уровень неисправности системы (кА) | 20 | |||||||||
| 11 | Продолжающийся текущий рейтинг (А) | 630 | |||||||||
| 12 | Отключающая способность короткого-замыкания (кА) | 20 | |||||||||
| 13 | Пиковый ток короткого-замыкания (кА) | 50 | |||||||||
| 14 | Номинальная продолжительность короткого-замыкания (секунды) | 4 | |||||||||
| 15 | Симметричный (действующее значение) (кА) | 20 | |||||||||
| 16 | Асимметричный (RMS) (кА) | 20 | |||||||||
| 17 | Время закрытия/открытия (секунды) | <0.7 | |||||||||
| 18 | Механическое управление (проверка) (№) | 10000 | |||||||||
| 19 | Электрическая надежность (гарантия) | 10000 | |||||||||
| 20 | Материалы резервуаров | Нержавеющая сталь | |||||||||
| 21 | Толщина (мм) | Больше или равно 3 | |||||||||
| 22 | Пигмент | Серый RAL 7035 | |||||||||
| 23 | Типы сварки резервуаров | TIG-сварка | |||||||||
| 24 | Разрывное давление бака (кгс/см²) | 4–6 | |||||||||
| 25 | Класс IP корпуса (минимум) | IP67 | |||||||||
| 26 | Справочные производственные стандарты | МЭК 62271-103 | |||||||||
| 27 | Материал/Цвет | Спецификация | |||||||||
| 28 | Максимальное расстояние утечки напряжения системы (мм) | Больше или равно 31 кВ | |||||||||
| 29 | Выдерживаемое напряжение мощности-частоты (1 минута) (кВ) | 50 | |||||||||
| 30 | Выдерживаемое напряжение грозового импульса (кВ) | 125 | |||||||||
| 31 | Тип терминала | НЕМА | |||||||||
| 32 | Изоляция и отсек автоматического выключателя | SF6 | |||||||||
| 33 | Комната клапанов SF₆ | Пожизненное уплотнение | |||||||||
| 34 | Дугогасящая-среда | SF6 | |||||||||
| 35 | Изолирующая среда | SF6 | |||||||||
| 36 | Согласно стандарту IEC 62271: Герметичные системы давления. | Обязательный | |||||||||
| 37 | С помощью механического рабочего устройства рычагом можно легко управлять с земли. | Да | |||||||||
| 38 | Ручное управление состоит из трубчатой тяги, изготовленной методом горячего-погружения. оцинкованная сталь; этот трубчатый соединительный стержень соединен с независимый контроллер и оснащен ручкой для ручного управления. работа снизу стержня. (Да/Нет) |
Да | |||||||||
| 39 | Это соединение включает в себя трубу, которую можно легко отрегулировать под любую высоту стержня. | Да | |||||||||
| 40 | Все стальные компоненты приводного механизма должны быть оцинкованы методом горячего-погружения. | Да | |||||||||
| 41 | Установите положение «Открыто» и зафиксируйте переключатель в открытом положении. (Да/Нет) | Да | |||||||||
| 42 | Положение «Выкл.»: переключатель заблокирован в положении «Выкл.». (Да/Нет) | Да | |||||||||
| 43 | Ручное рабочее усилие (Ньютоны) | <200 | |||||||||
| 44 | Отделен ли рычаг от плеча рычага и рукоятки управления (Да/Нет)? | Да | |||||||||
| 45 | Производит ли производитель LBS механизм (Да/Нет) | Да | |||||||||
| 46 | Разность фаз (мм) | 380 | |||||||||
| 47 | Смещение грунта (мм) | 330 | |||||||||
| 48 | Номинальное напряжение разрядника (кВ) | 36 | |||||||||
| 49 | Напряжение радиочастотных помех (мкВ) | Спецификация | |||||||||
| Примечание. Пожалуйста, заполните график для каждого типа автоматического выключателя. | |||||||||||
| 2.1 Входной и выходной фазный токовый вход | |||||||||||
| Количество: 3 Номинальный ток: 5А, диапазон измерения: 20 × В; Точность прибора: больше или равна 0,1 × In ±1%In;Частота измерения: 50 раз в час Термостойкий-стойкий: Непрерывный 2*В 10 Второй 10*В 1 секунда 40*В Нагрузка @In Меньше или равна 0,2 ВА (фазный элемент 5 А) |
|||||||||||
| Чувствительный токовый вход | |||||||||||
| Количество 1 Номинальный ток: 5А Диапазон измерения: 2 × номинальный ток; Инст- точность рументации: больше или равна 0,1 × номинальный ток; ± 1% номинального тока; Частота: 50/60 Гц Термостойкость: Непрерывная 2*В 10 секунд 10*В 1 секунда 40*В Нагрузка @In Меньше или равна 0,02 ВА (заземленный компонент на 1 А) |
|||||||||||
| Входное напряжение | |||||||||||
| Количество: 1 напряжение PT Номинальное значение: 40,120 В (среднеквадратичное значение) Рабочий диапазон: 0–200 В (среднеквадратичное значение); Инст- Точность рументации: больше или равна 0,8×Vn ±1%. Vn;Нагрузка при 110 В, 0,06 ВА Выдерживаемое напряжение: 240 В (среднеквадратичное значение) |
|||||||||||
| Вспомогательное питание | |||||||||||
| Напряжение постоянного тока: 220 В Диапазон напряжения: 165–365 В. Напряжение переменного тока: 220 В переменного тока, 50 Гц Рабочий диапазон: 165–265 В (среднеквадратичное значение), переменный ток 50/ 60 Гц, ±5%;Потребляемая мощность Менее или равна 10 Вт |
|||||||||||
| Двоичный вход | |||||||||||
| №7 Рабочее напряжение: 24 В постоянного тока; максимальный рабочий постоянный ток: 2 мА |
|||||||||||
| Двоичный выход | |||||||||||
| Номер 2 Рабочее напряжение: 220 В постоянного тока |
|||||||||||
| Режим работы: пользователи могут выбирать между самостоятельным-сбросом, ручным сбросом/электрическим сбросом или импульсным-режимом; время работы отсчитывается с момента подачи питания (<20 ms input). | |||||||||||
| 2.2 Конструкция устройства | |||||||||||
| Световой индикатор 16,4-строчный символьный дисплей 10, светодиодный пользовательский интерфейс 11, клавиши навигации Вес: 18 кг |
|||||||||||
| 2.3 последовательный интерфейс | |||||||||||
| Коммуникационные порты: RS485, RS232, RJ45, USB, HDMI Протоколы: МЭК 60870-5- 101; МЭК 60870-5- 104; ДНП3.0, МОДБУС РТУ, ФТУ |
|||||||||||
| 2.4 хранение данных | |||||||||||
| Количество событий: 150, 100 | |||||||||||
| 2.5 механические испытания Вибрация (синусоидальная волна) - IEC 60255-21- 1 класс I |
|||||||||||
| Тип: Вибрация | Сила сжатия | 0-ранг, 1,5 г, 1,0 г | Изменение Меньше или равно 5% Меньше или равно 5% |
||||||||
| Удар и столкновение – IEC 60255-21-2, класс 1 | |||||||||||
| Тип | Классифицировать | Разница | |||||||||
| Импульсный отклик | 0,5 гран, 11 мс | Меньше или равно 5% | |||||||||
| Устойчивость к ударам | 15гн,11мс | Меньше или равно 5% | |||||||||
| Функциональное испытание | 10gn,16мс | Меньше или равно 5% | |||||||||
| Удар и столкновение – IEC 60255-21-3, класс I | |||||||||||
| X-Модель Plane-3, номинальный уровень напряжения. Смещение ниже частоты среза (8–9 Гц) составляет 1 г. n.Сейсмическая реакция и смещение плоскости менее или равно 5%Y-: 1,5 мм, ниже частоты пересечения. (8–9 Гц) Больше или равно 0,5 гn |
|||||||||||
| Механическая классификация | |||||||||||
| Durability>10⁶ циклов | |||||||||||
| 2.6 Электрические испытания Изоляция – МЭК 60255-5. |
|||||||||||
| Тип Уровень Между любой клеммой и землей должно быть приложено среднеквадратичное напряжение переменного тока 2,0 кВ в течение 1 минута между нормально разомкнутыми контактами; дополнительно переменное напряжение 2,0 кВ RMS применяется в течение 1 минуты. |
|||||||||||
| Высокочастотные-помехи - МЭК 60255-22- 1 Класс III | |||||||||||
| Тип Стандартный (вертикальный) режим Серийный (горизонтальный) режим |
Классифицировать 2,5 кВ 1,0 кВ |
Изменять Меньше или равно 5% Меньше или равно 5% |
|||||||||
| Высокочастотные-помехи - IEC 60255-22-2, класс IV | |||||||||||
| Тип | Классифицировать | Разница- ренция |
|||||||||
| Контактный разряд | 8,0 кВ | Меньше или равно 5% | |||||||||
| Быстрые переходные процессы-IEC 60255-22-4, класс A (2002 г.) | |||||||||||
| Тип | Классифицировать | Разница- ренция |
|||||||||
| 5/50 нс, частота повторения 2,5 кГц | 4 кВ | Меньше или равно 5% | |||||||||
| Защита от-помех – IEC 60255-22-5. | |||||||||||
| Тип | Классифицировать | Разница | |||||||||
| Аналоговый вход: Земля связь |
4,0 кВ | Меньше или равно 10% | |||||||||
| Практический пример: дополнительное питание и ввод-вывод: линия-земля | 2,0 кВ | Меньше или равно 10% | |||||||||
| Порт связи RS485: линия-к-земле | 1,0 кВ | Без потери данных | |||||||||
| Аналоговый вход- ut: Линия-по- Линия |
1,0 кВ | Меньше или равно 10% | |||||||||
| Практический пример: дополнительное питание и ввод-вывод: от линии-к-линии | 1,0 кВ* | Меньше или равно 10% | |||||||||
