Привет! Как поставщик вакуумного прерывателя для низкого VCB, я получаю много вопросов о процессе остановки этих устройств. Итак, я решил сесть и написать сообщение в блоге, чтобы все это объяснить.
Начнем с основ. Вакуумный прерыватель является ключевым компонентом низковольтного выключателя (VCB). Его основная задача — прерывать подачу электрического тока в случае неисправности или когда необходимо отключить цепь. Причина, по которой вакуумные прерыватели настолько популярны, заключается в том, что они обладают рядом преимуществ, таких как высокая надежность, длительный срок службы и низкие эксплуатационные расходы.
Как работает вакуумный прерыватель
Прежде чем мы углубимся в процесс остановки, важно понять, как вообще работает вакуумная камера. Внутри вакуумного прерывателя имеется два контакта – неподвижный и подвижный. Эти контакты помещены в вакуумную камеру, что очень важно, поскольку помогает быстро погасить дугу, образующуюся при размыкании контактов.
Когда цепь замкнута, подвижный контакт прижимается к неподвижному контакту, позволяя электрическому току течь через него. Но когда возникает необходимость остановить ток, подвижный контакт отрывается от неподвижного. Это разделение создает дугу, которая по сути представляет собой поток электричества через воздух (или, в данном случае, околовакуумную среду внутри камеры).
Процесс остановки
Процесс остановки вакуумной камеры при низком VCB можно разбить на несколько ключевых этапов.
Шаг 1: Начало разделения контактов
Первым шагом является начало разъединения подвижных и неподвижных контактов. Это может быть вызвано различными факторами, такими как перегрузка по току, короткое замыкание или ручная команда на размыкание цепи. При получении сигнала механизм (обычно электромагнитный привод) начинает отводить подвижный контакт от неподвижного.
Когда контакты начинают разъединяться, ток, текущий через них, начинает сжиматься. Это сужение приводит к увеличению плотности тока, что, в свою очередь, приводит к образованию дуги между контактами.
Шаг 2: Формирование дуги
Как только контакты разойдутся на небольшое расстояние, образуется дуга. Дуга — это высокотемпературный и высокоэнергетический электрический разряд, который перекрывает зазор между контактами. В вакуумном прерывателе дуга отличается от той, которую можно увидеть в обычной воздушной среде. Поскольку давление внутри вакуумной камеры чрезвычайно низкое, дуга становится более концентрированной и с меньшей вероятностью будет распространяться.
Дуга в вакуумном прерывателе поддерживается в основном за счет испарения металла с контактных поверхностей. Когда дуга нагревает контакты, атомы металла испаряются и ионизируются, создавая проводящий путь для дальнейшего прохождения тока.
Шаг 3: Гашение дуги
Это наиболее важная часть процесса остановки. Цель состоит в том, чтобы как можно быстрее погасить дугу, чтобы остановить протекание тока. В вакуумной камере это достигается за счет сочетания нескольких факторов.
Во-первых, огромную роль играет вакуумная среда. Поскольку в камере очень мало молекул газа, вероятность поддержания дуги меньше. Когда ток проходит через ноль (что происходит дважды в каждом цикле переменного тока), дуга пытается восстановиться. Но в вакууме отсутствие молекул газа затрудняет повторное зажигание дуги.
Во-вторых, конструкция контактов также способствует гашению дуги. Во многих вакуумных прерывателях используются специальные контактные материалы и формы, предназначенные для быстрого охлаждения дуги и снижения ее энергии. Например, некоторые контакты имеют спиральное или радиальное магнитное поле, которое помогает перемещать дугу вокруг контактной поверхности, распределяя тепло и снижая вероятность локального перегрева.
Когда дуга гаснет, ток прекращается, и цепь фактически разрывается.
Шаг 4: Восстановление после дуги
После гашения дуги вакуумному прерывателю необходимо восстановить свои изолирующие свойства. Это означает, что контактные поверхности должны остыть, а оставшиеся пары металла должны конденсироваться обратно на контакты.
В течение этого периода восстановления напряжение на контактах контролируется, чтобы гарантировать отсутствие повторного зажигания дуги. Если все идет хорошо, вакуумный прерыватель готов к повторному включению при необходимости.
Почему важен процесс остановки
Эффективный процесс остановки вакуумного прерывателя имеет решающее значение для общей производительности устройства с низким VCB. Хорошо продуманный и надежный процесс остановки гарантирует безопасное прерывание цепи в случае неисправности, защищая электрооборудование и предотвращая повреждение.
Это также помогает сократить время простоя. Поскольку вакуумные прерыватели могут быстро и эффективно прерывать ток, время, необходимое для изоляции неисправной цепи, сводится к минимуму. Это означает, что питание исправных частей системы можно восстановить быстрее.
Наши вакуумные прерыватели
Наша компания специализируется на производстве высококачественныхПрерыватель VCB. Мы используем новейшие технологии и материалы, чтобы обеспечить быстрый и надежный процесс остановки наших прерывателей.

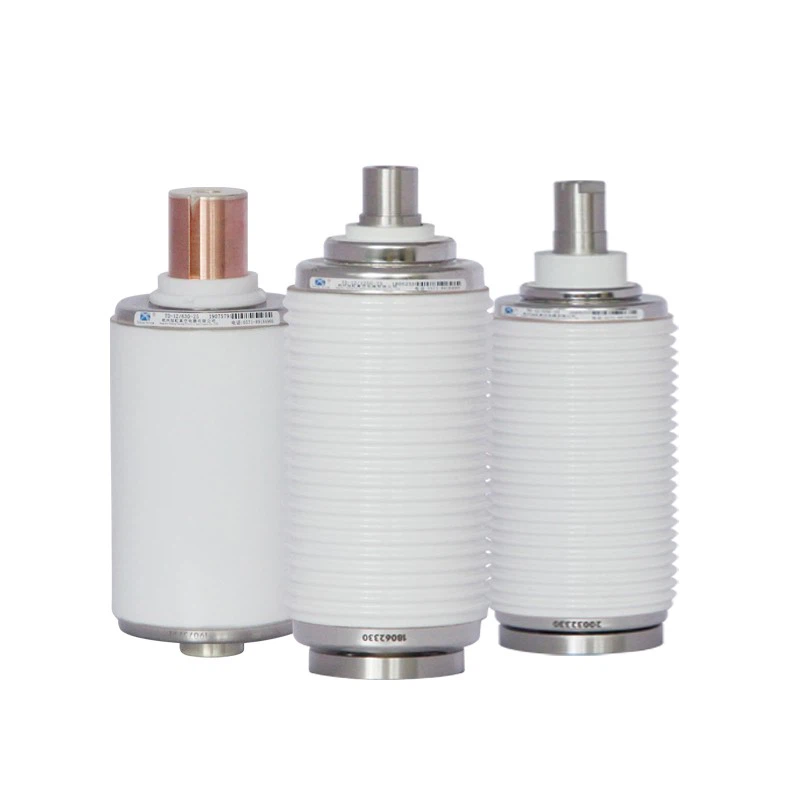

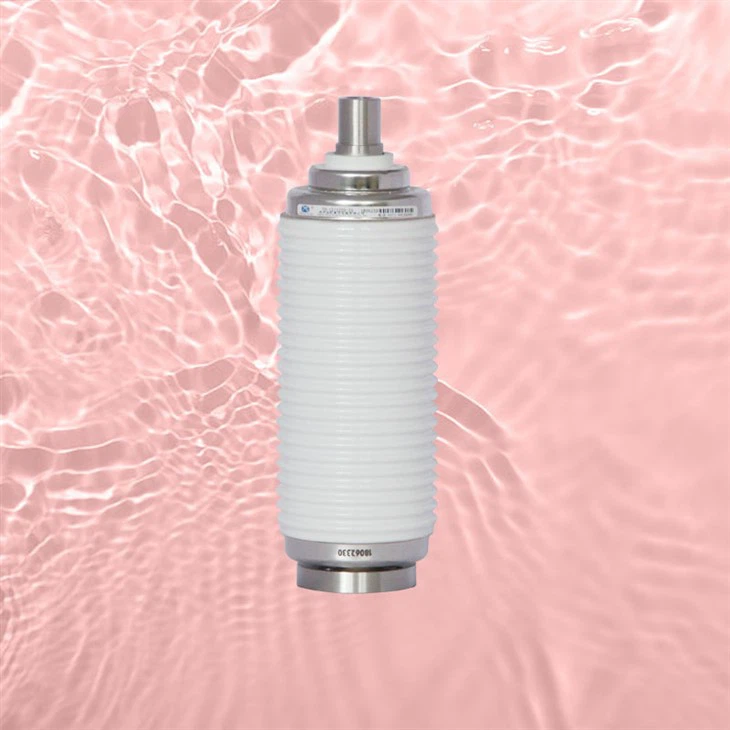

НашВакуумный прерыватель для VCB среднего напряженияразработан с учетом особых требований приложений среднего напряжения. Он обеспечивает превосходные возможности гашения дуги и длительный срок службы.
У нас также естьЛитой вакуумный прерыватель, что обеспечивает дополнительную защиту и изоляцию. Эти прерыватели отлиты из специального материала, который помогает предотвратить влияние внешних факторов на работу прерывателя.
Свяжитесь с нами для покупки
Если вы ищете надежный вакуумный прерыватель для низкого напряжения VCB, мы будем рады услышать ваше мнение. Наша команда экспертов поможет вам выбрать прерыватель, соответствующий вашим конкретным потребностям. Независимо от того, работаете ли вы над небольшим проектом или над крупным промышленным приложением, у нас есть продукты и знания, которые помогут вам.
Не стесняйтесь обращаться к нам за дополнительной информацией или начать переговоры о покупке. Мы стремимся предоставлять нашим клиентам лучшие продукты и услуги.
Ссылки
- Блэкберн, Дж.Л. (2013). Релейная защита: принципы и применение. ЦРК Пресс.
- Гжибовский, С. (2007). Высоковольтные вакуумные прерыватели. Springer Science & Business Media.
- Вестингауз Электрик Корпорейшн. (1979). Справочник по распределению электроэнергии. МакГроу-Хилл.
